Описание движения жесткого шара. Компьютерная симуляция. #1

Как физически и математически описать и смоделировать движение шарика, учитывая возможность его вращения, трение и потери энергии?
Достаточно давно, участвуя в турнире юных физиков, я описал движение упругих и жестких мячиков. Задача заключалась в том, чтобы определить параметры, влияющие на угол отскока, угловую и линейную скорость после удара и потери энергии при деформациях.
Это первая из цикла статей, посвящённых описанию удара.

Кстати, у меня есть замечательная школа математики для программистов – Академия вектозавров. Первую, бесплатную, главу пройти обязательно всем! :)

В этой статье я расскажу, как можно описать удар о жесткую поверхность жёсткого мяча, используя законы ньютона и сохранения импульса. Также я покажу, как можно сделать компьютерную симуляцию мяча, используя полученные результаты. То есть использовать это можно будет и для создания компьютерных игр, где нужно точно описать удар.
Вторая статья будет про движение упругих мячей.
Чтобы представлять себе, что мы получим в итоге, я покажу конечный результат:

Описание движения жесткого шара

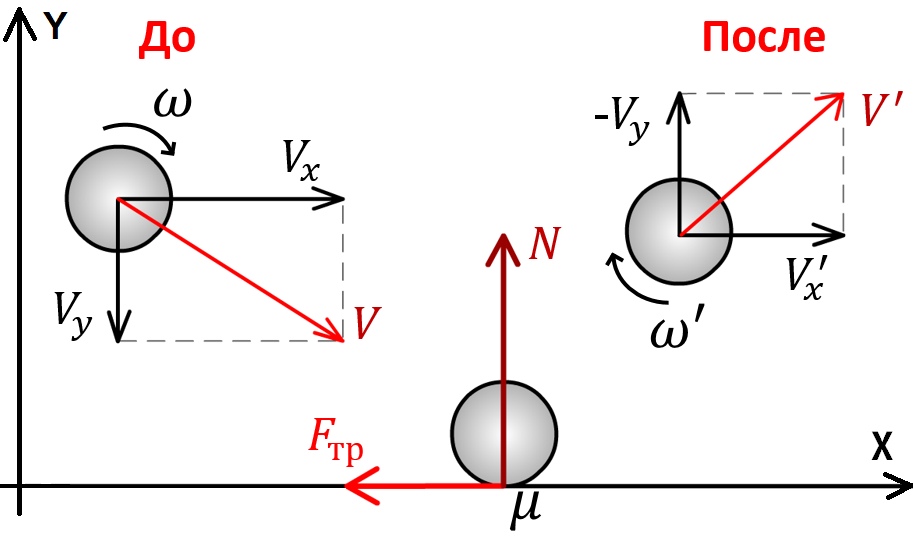

Рассмотрим случай, когда абсолютно жесткий шар (нет деформаций во время удара) массы $m$ налетает на жесткую плоскость с горизонтальной и вертикальной скоростями $V_x$ и $V_y$, угловой скоростью $\omega$, радиусом $R$ и коэффициентом трения между поверхностью шара и плоскостью $\mu$:

Положительное направление угловой скорости показано на рисунке. Ясно, что если мы опишем первый удар, то легко сможем описать и второй.
На рисунке не указана сила тяжести, но её присутствие никак не повлияет, ведь сила реакции опоры во время удара намного больше силы тяжести (сила реакции опоры меняет направление вертикальной скорости, а значит именно она определяющая).

Удар происходит не мгновенно, а длится какое-то конечное время. В это время (когда есть проскальзывание) на шар действует сила трения-скольжения. Она может быть направлена влево или вправо (в зависимости от направления скорости нижней точки шара).

При $V_x > \omega R$:

$$F = -\mu N \qquad (1)$$

При $V_x < \omega R$:

$$F = \mu N$$

Эта сила изменяет горизонтальную составляющую импульса шара:

$$\Delta{P_x} = -\mu \int{Ndt} \qquad (2)$$

Возможны два варианта:

1. Проскальзывание длится все время удара.
2. В некоторый момент проскальзывание прекращается, но удар ещё может продолжаться.

Пусть проскальзывание длится все время удара.
Сила реакции опоры изменяет вертикальную составляющую импульса:

$$\Delta{P_y} = \int{Ndt} \qquad (3)$$

Отсюда выразим интеграл и подставим его в выражение (2):

$$\Delta{P_x} = -\mu \Delta{P_y} \qquad (4)$$

Некоторое количество энергии, естественно, теряется при вертикальных деформациях мяча во время удара, и в выражении для вертикальной скорости после удара должен появиться некоторый безразмерный коэффициент восстановления, который зависел бы от свойств материала шарика:

$$V_y^{'} = -\gamma V_y$$

Путем не сложных преобразований, в итоге, получаем горизонтальную и вертикальную скорости после удара:

$$V_x^{'} = V_x + \mu V_y (1 + \gamma) \qquad (при \; V_x > \omega R)$$ $$V_x^{'} = V_x - \mu V_y (1 + \gamma) \qquad (при \; V_x < \omega R) \qquad (5)$$ $$V_y^{'} = -\gamma V_y$$

Когда $V_x = \omega R$ проскальзывания нет и $V_x^{'} = V_x$.
При проверке формул учитывайте, что $V_y$ всегда отрицательна.

Помимо того, что сила трения изменяет горизонтальную скорость, она ещё меняет угловую. Запишем 2-й закон Ньютона для вращательного движения:

$$\int{Id\omega} = \mu R \int{Ndt} \qquad (при \; V_x > \omega R)$$ $$\int{Id\omega} = -\mu R \int{Ndt} \qquad (при \; V_x < \omega R) \qquad (6)$$

То есть момент определяет сила трения, плечо которой $=R$. Момент силы реакции опоры равен нулю из-за нулевого плеча.
В (6) $I$ - это момент инерции шара, который удобнее записывать как $I = \alpha mR^2$. Пользуясь этой заменой, уравнением (3) и (6) находим угловую скорость после удара:

$$\omega^{'} = \omega - \frac{\mu V_y (1 + \gamma)}{R \alpha} \qquad (при \; V_x > \omega R)$$ $$\omega^{'} = \omega + \frac{\mu V_y (1 + \gamma)}{R \alpha} \qquad (при \; V_x < \omega R) \qquad (7)$$

При $V_x = \omega R$ проскальзывания нет и $\omega^{'} = \omega$.
Легко получить, что для полного шара $\alpha = 2/5$, для сферы $\alpha = 2/3$, для обруча $\alpha = 1$. (см. Момент инерции)

Мы рассмотрели случай, когда проскальзывание длится все время удара, но как было сказано ранее, возможна такая ситуация, когда проскальзывание прекратилось, но удар ещё продолжается. Рассмотрим и этот случай.

Пусть в некоторый момент устанавливается режим не проскальзывания.
Теперь нельзя как раньше связать (2) и (3), ведь пределы интегрирования будут разными: горизонтальная и угловая скорости остаются постоянными, когда нет проскальзывания (считаем, что нет силы трения-качения), а вертикальная скорость продолжает изменяться!
Если проскальзывание прекратилось, то скорость нижней точки шара равна нулю. В скалярном виде получаем условие движения без проскальзывания: $V_x^{'} - \omega^{'} R = 0$
Это условие дает возможность разрешить систему.
Используя это условие и уравнения (2) и (6), получаем угловую и поступательную скорости после удара:

$$V_x^{'} = \frac{\alpha \omega R + V_x}{1 + \alpha}$$ $$V_y^{'} = -\gamma V_y \qquad (8)$$ $$\omega^{'} = \frac{\alpha \omega R + V_x}{R(1 + \alpha)}$$

Легко убедится, что такое решение будет верным и при $V_x > \omega R$, и при $V_x < \omega R$ (В первом случае сила трения создаёт положительный момент и в уравнение (6) войдёт со знаком плюс, но эта сила будет уменьшать импульс тела (2), а значит изменение импульса войдет в уравнение со знаком минус. В итоге в правой части получим знак минус. Во втором случае сила трения создаёт уже отрицательный момент, но увеличивает импульс, т.е знак тоже отрицательный.

Из этого решения мы видим, что при $V_x = \omega R$ угловая и горизонтальная скорости не изменяются, что и следовало ожидать.

Теперь объединим (5), (7) и (8), рассмотрев критический случай, при котором будет выполнятся и первое, и второе решение и получим условие на $\mu$:

$$\mu = -\frac{\alpha (V_x - \omega R)}{V_y(1 + \gamma)(1 + \alpha)} \qquad (при \; V_x > \omega R)$$ $$\mu = -\frac{\alpha (\omega R - V_x)}{V_y(1 + \gamma)(1 + \alpha)} \qquad(при \; V_x < \omega R) \qquad (9)$$

Не нужно смущаться минуса перед дробью. Он происходит оттого, что $V_y$ всегда отрицательна (Шар налетает на плоскость, а значит его скорость направлена против нормали к поверхности)
Очевидно, что при меньшем значении $\mu$ будет выполнятся первое решение, а при большем - второе. Маленькая сила трения не сможет остановить шарик и проскальзывание будет происходить весь удар. Бóльшая же сила трения быстро остановит шар и мы попадём в режим не проскальзывания.
Видно, что если скорость $(V_x - \omega R)$ точки контакта большая, то скольжение будет происходить весь удар. При малой же скорости условие на $\mu$ легко выполняется и происходит зацеп.
Обозначим переходную силу трения за $\mu_{e}$:

$$\mu_{e} = -\frac{\alpha |V_x - \omega R|}{V_y(1 + \gamma)(1 + \alpha)} \qquad (10)$$

В случае, когда $\mu = \mu_{e}$ проскальзывание заканчивается ровно в момент отскока шарика. То есть выполняются оба решения.
Для удобства введем функцию $\xi(V_x, \omega)$ следующим образом:

$$\xi(V_x, \omega) = \begin{bmatrix} 1 \; при \; V_x > \omega R\\ -1 \; при \; V_x < \omega R\\ \end{bmatrix}$$

В конечном итоге получаем решение:

При $\mu \leq \mu_{e}$:

$$V_x^{'} = V_x + \xi(V_x, \omega)\mu V_y (1 + \gamma)$$ $$V_y^{'} = -\gamma V_y$$ $$\omega^{'} = \omega - \xi(V_x, \omega)\frac{\mu V_y (1 + \gamma)}{R \alpha}$$

При $\mu \geq \mu_{e}$:

$$V_x^{'} = \frac{\alpha \omega R + V_x}{1 + \alpha}$$ $$V_y^{'} = -\gamma V_y$$ $$\omega^{'} = \frac{\alpha \omega R + V_x}{R(1 + \alpha)}$$

Угол отскока легко найти зная горизонтальную и вертикальную скорость после удара:

$$\tan \phi = \frac{V_x^{'}}{V_y^{'}}$$

Где $\phi$ - угол между вектором скорости после удара и вертикалью.

Как видно, ответ получился достаточно громоздким. Но это только из-за того, что помимо двух случаев проскальзывания возможны два направления силы трения, каждое из которых мы учли при решении.

Удар как линейное преобразование.

Теперь моя любимая часть :)

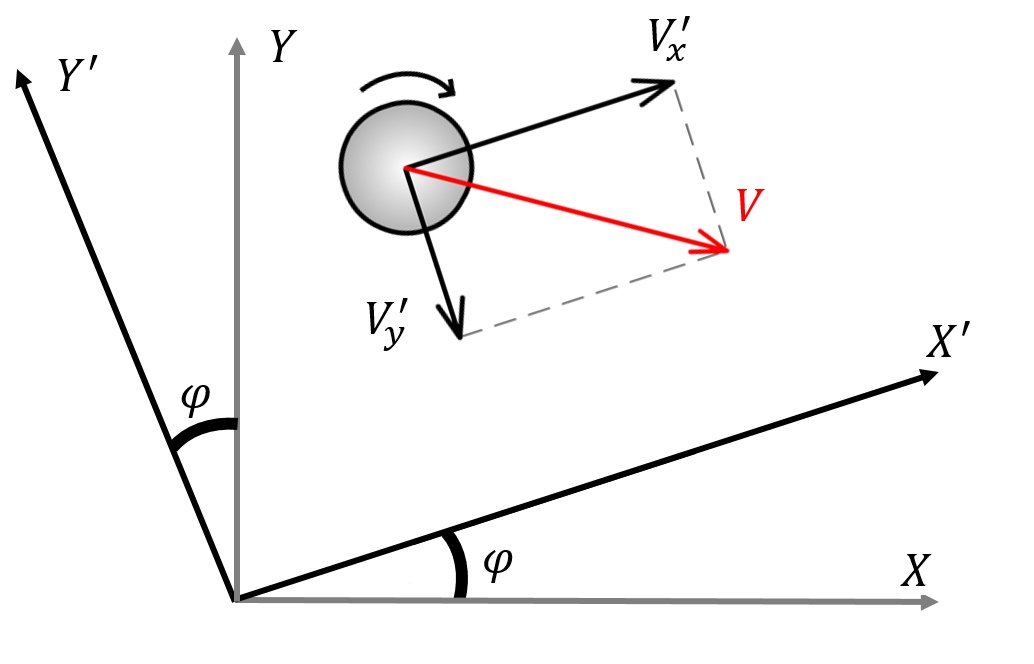

Представим себе, что шар налетает не на горизонтальную поверхность, а на наклонённую под углом $\varphi$ плоскость. В этом случае нам нужно просто спроецировать скорости $V_x$ и $V_y$ на новые оси (совершить поворот координат на угол $\varphi$):

Записывается такое преобразование очень просто:

$$\begin{pmatrix} v_x \\ v_y \\ \Omega \end{pmatrix} = \begin{bmatrix} cos\varphi & sin\varphi & 0 \\ -sin\varphi & cos\varphi & 0 \\ 0 & 0 & 1 \\ \end{bmatrix} \begin{pmatrix} V_x \\ V_y \\ \omega \end{pmatrix} = T^{-1} \begin{pmatrix} V_x \\ V_y \\ \omega \end{pmatrix} \qquad (11)$$

После перехода (11) нужно найти скорости после удара и вернуться в старую систему координат.
Заметим, что наше решение (для скоростей после удара) является линейным преобразованием скоростей (когда я это заметил у меня пошли мурашки по коже. Такое бывает и это нормально). То есть удар является линейным преобразованием!

$$\begin{pmatrix} V_x^{'} \\ V_y^{'} \\ \omega^{'} \end{pmatrix} = TPT^{-1} \begin{pmatrix} V_x \\ V_y \\ \omega \end{pmatrix} \qquad (12)$$

Единственное, что немного портит картину, так это условие на $\mu_e$ и функция $\xi(V_x, \omega)$, ведь для нахождения линейного преобразования $P$ нужно проверить выполнимость всех условий и выбрать подходящий ответ:

В случае $\mu \leq \mu_{e}$:

$$P = \begin{bmatrix} 1 & \xi\mu (1+\gamma) & 0 \\ 0 & -\gamma & 0\\ 0 & -\xi\frac{\mu(1 + \gamma)}{R \alpha} & 1 \end{bmatrix}$$

В случае $\mu \geq \mu_{e}$:

$$P = \begin{bmatrix} \frac{1}{1+\alpha} & 0 & \frac{\alpha R}{1+\alpha} \\ 0 & -\gamma & 0\\ \frac{1}{R(1+\alpha)} & 0 & \frac{\alpha}{1+\alpha} \end{bmatrix}$$

Компьютерное моделирование движения

Ну а теперь самое интересное - результат работы алгоритма!

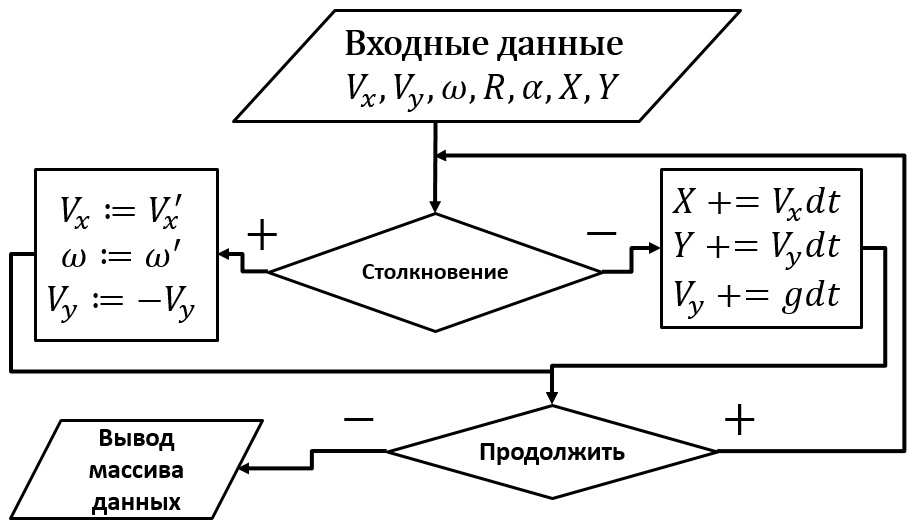

Имея угловую и поступательную скорость до удара, можно предсказать что будет после. Для визуализации движения и проверки полученных результатов неплохо бы сделать моделирование. О том, как численно решать задачи я уже упоминал в одной из моих статей. Я накидал простой алгоритм для лучшего понимания того, как это все можно реализовать:

Ну и, наконец, результат работы программы!

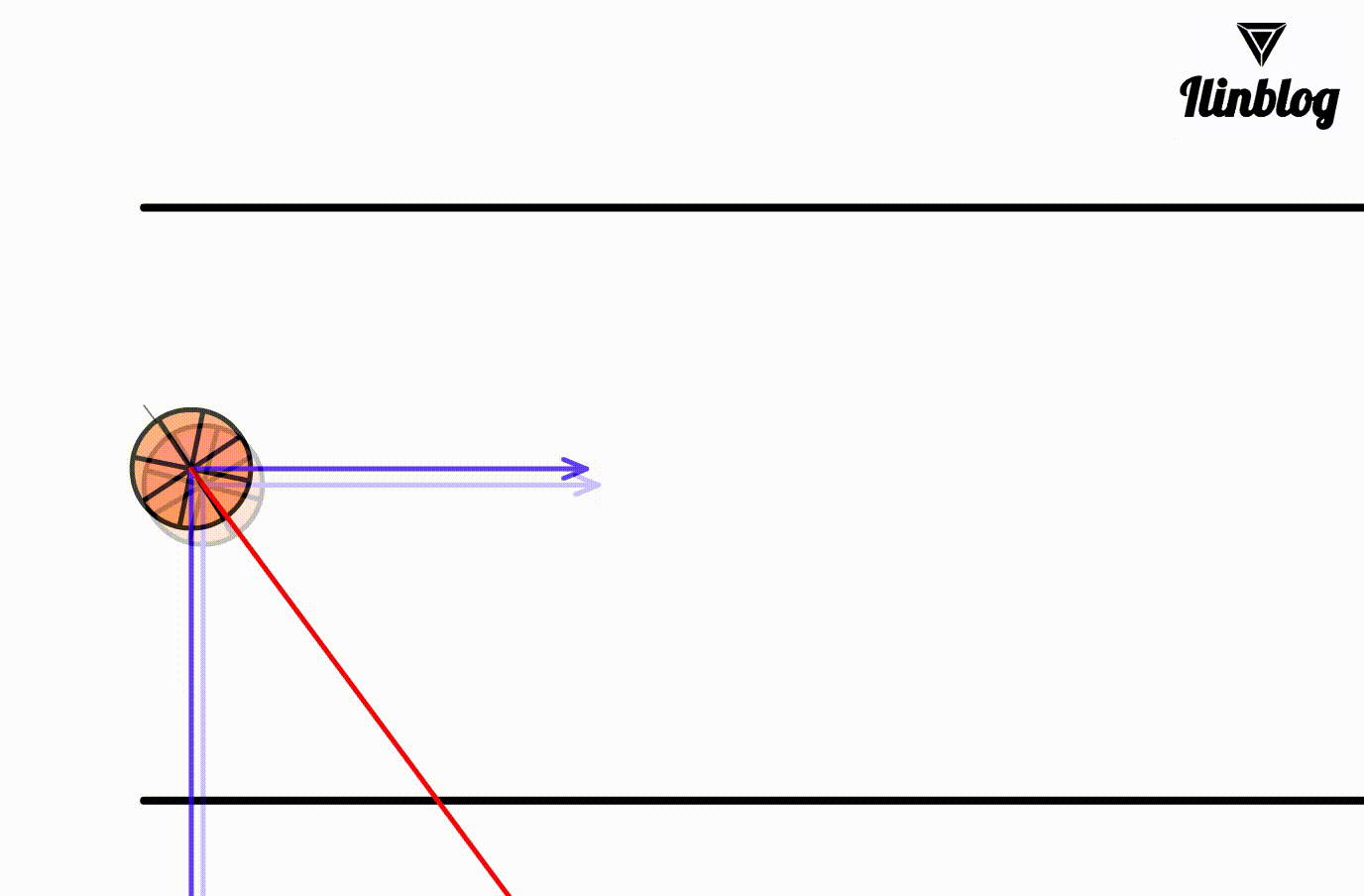

В данном случае мы запускаем шар между двумя горизонтальными пластинами:

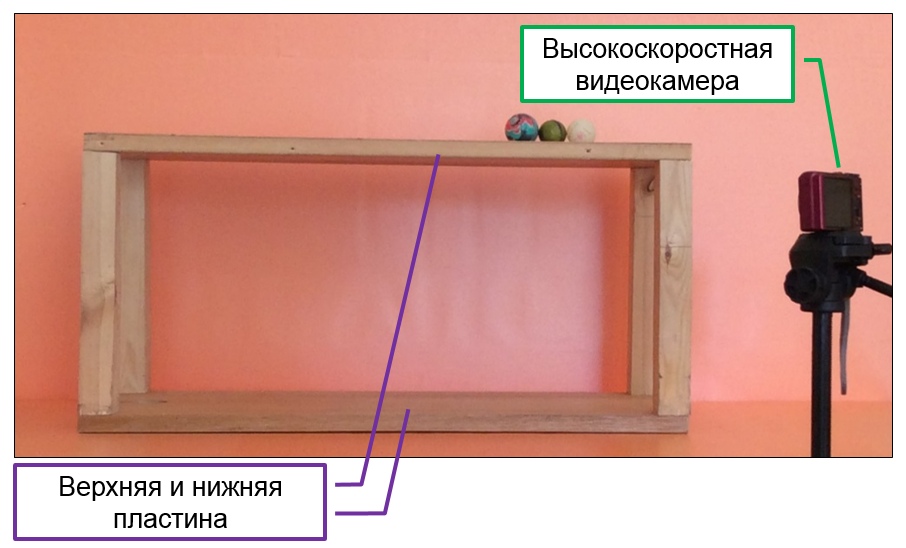

Данная постановка легко повторяется в реальной жизни. Для проверки я собрал вот такую установку:

Траекторию мячика я брал из видео с помощью специальной программы для трассировки.

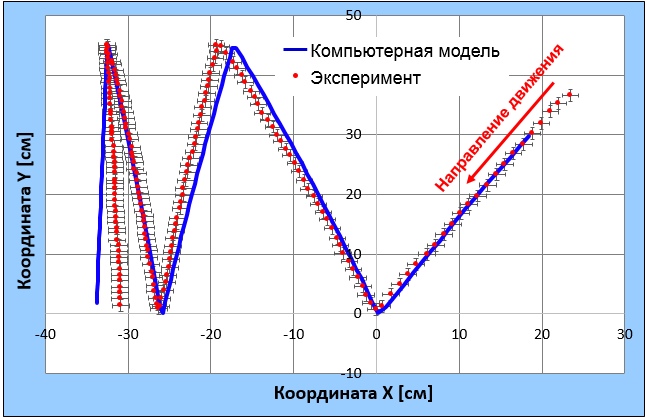

Как видно модель хорошо согласуется с экспериментом!

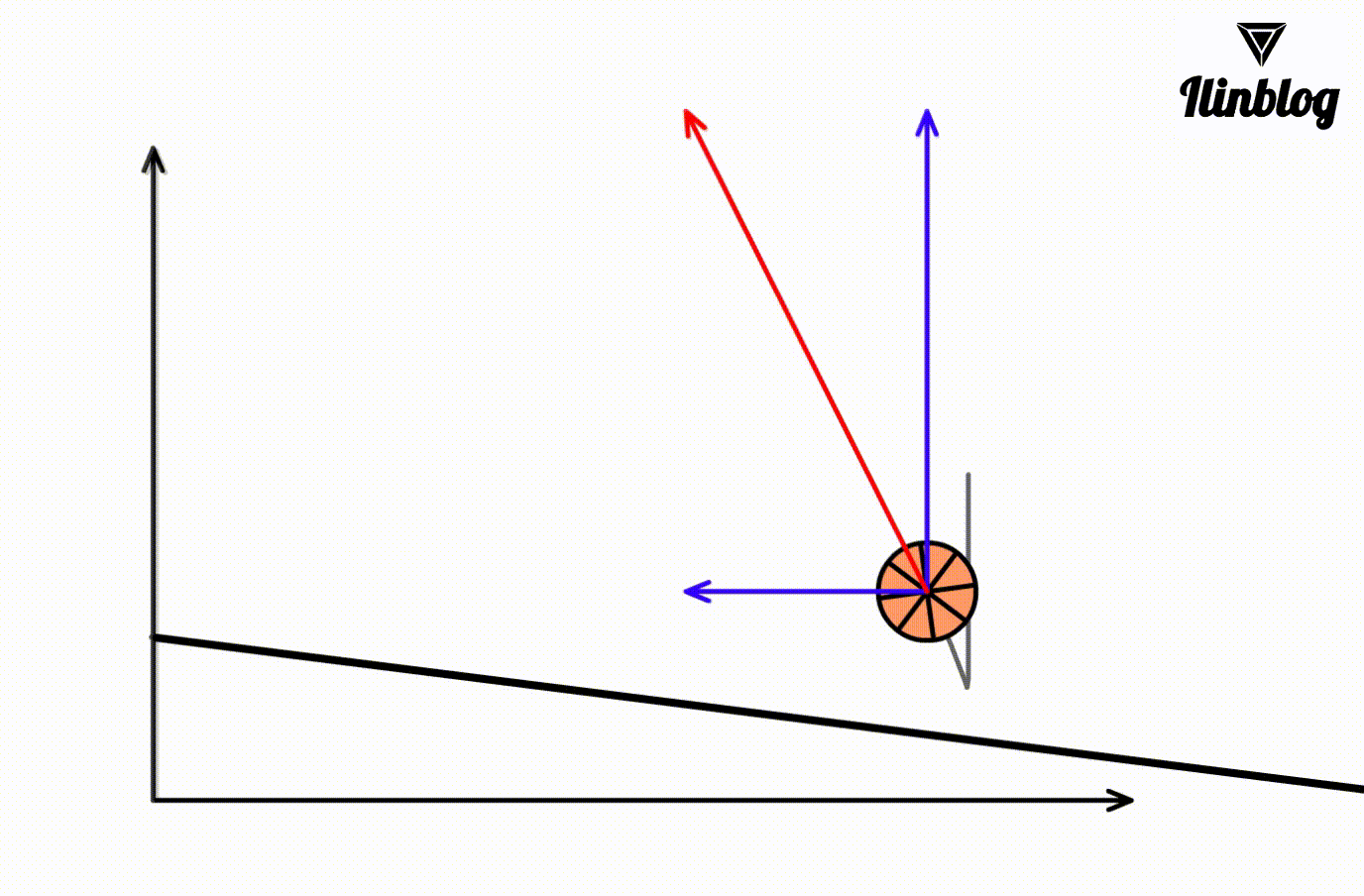

А вот что будет если бросить шарик на наклонную поверхность:

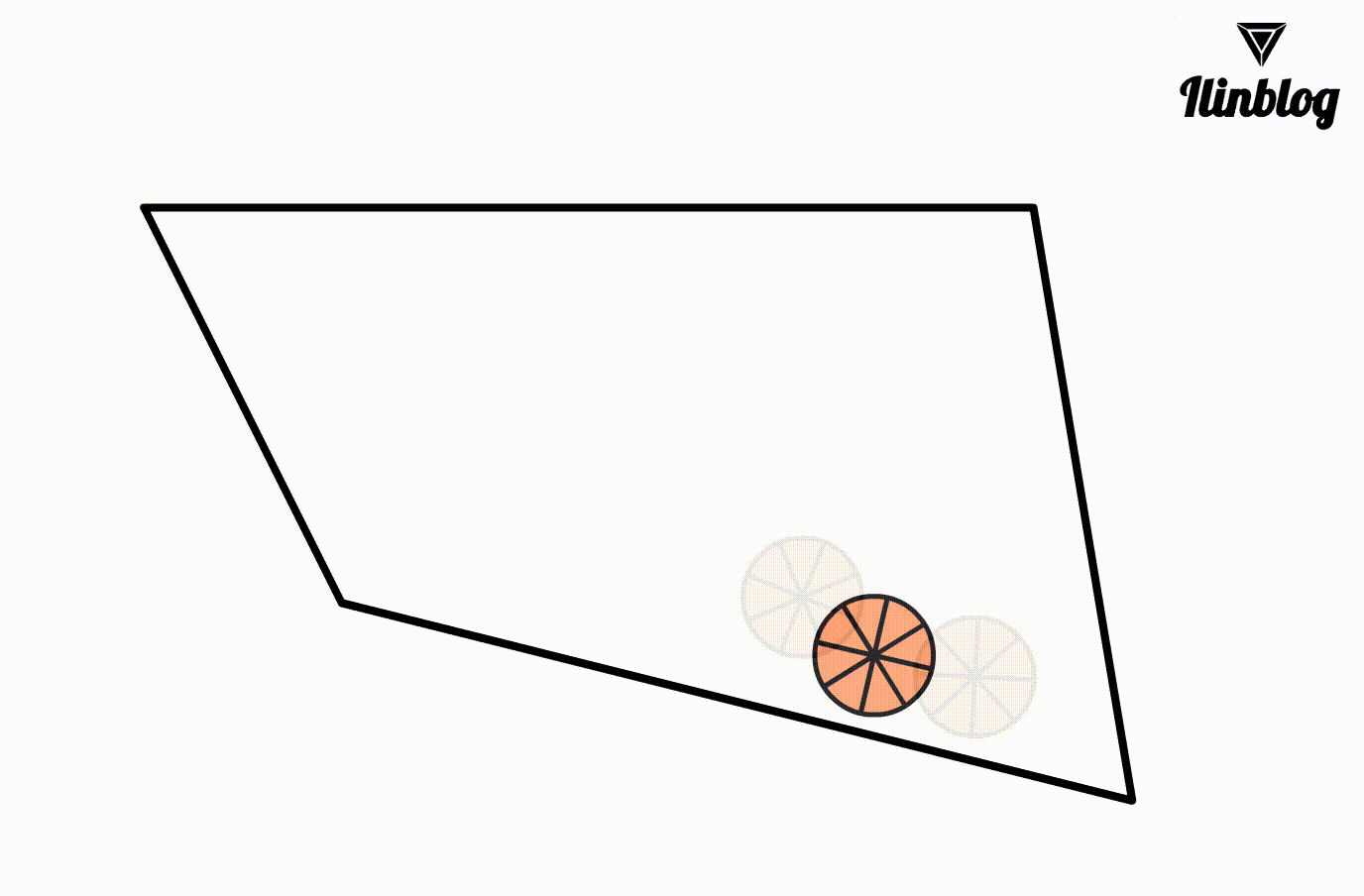

Алгоритм работает и в сложных случаях, какой был показан в самом начале:

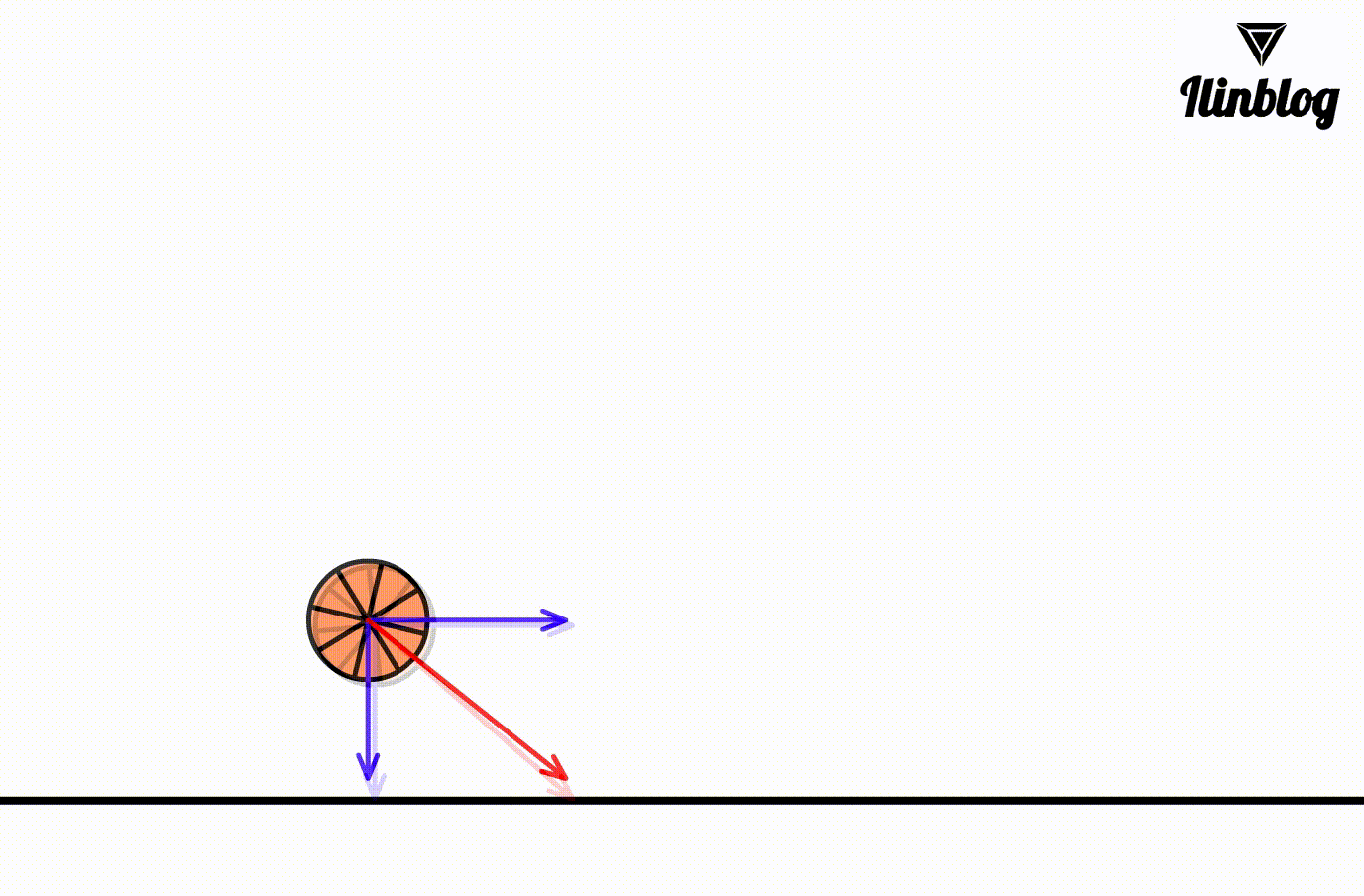

Если трение не велико, то возможно прокручивание и изменение направления скорости:

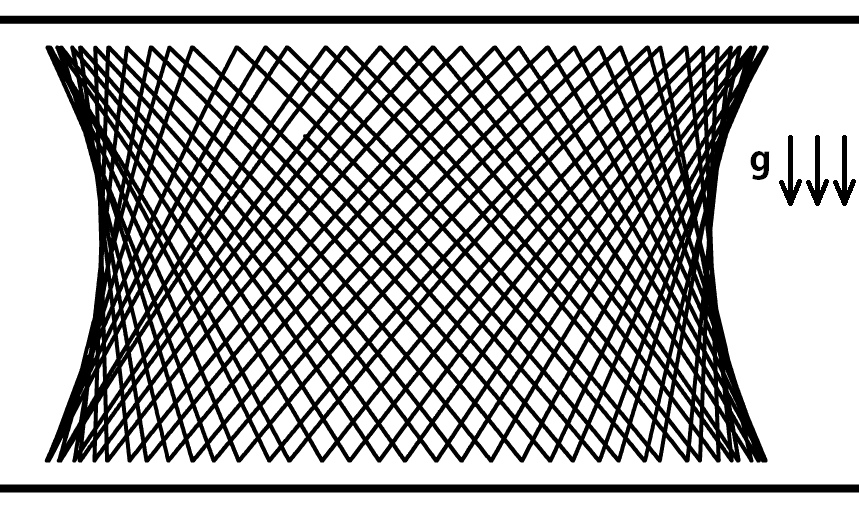

В следующей статье я расскажу, как можно описывать движение не жёстких шариков, а упругих мячей. С упругими мячиками можно получить много интересных траекторий. Например вот такую:
